Linha de produção de painel composto de alumínio-plástico PE, soluções personalizadas atendem a diversas necessidades de produção

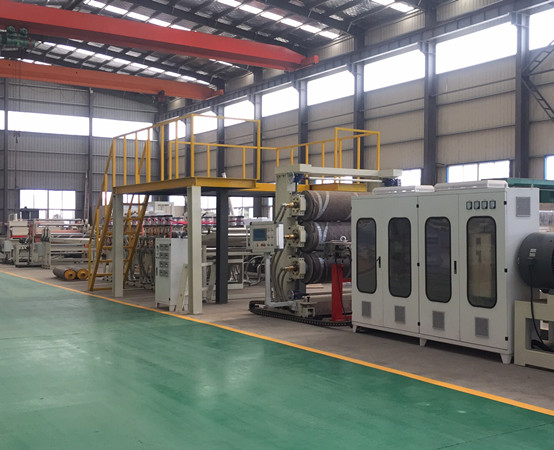

Qingdao EASTSTAR completoLinha de produção de painel de alumínio-plástico PEconsiste em uma extrusora de parafuso único SJ150×33, uma matriz composta, uma calandra de três rolos, um desenrolador de bobina de alumínio de dupla face, um laminador térmico de dois rolos, um laminador térmico de oito rolos, um suporte de rolo guia de resfriamento de seis rolos, um laminador, um transportador de quatro rolos e um cortador. Um sistema PLC permite o controle inteligente de toda a linha.

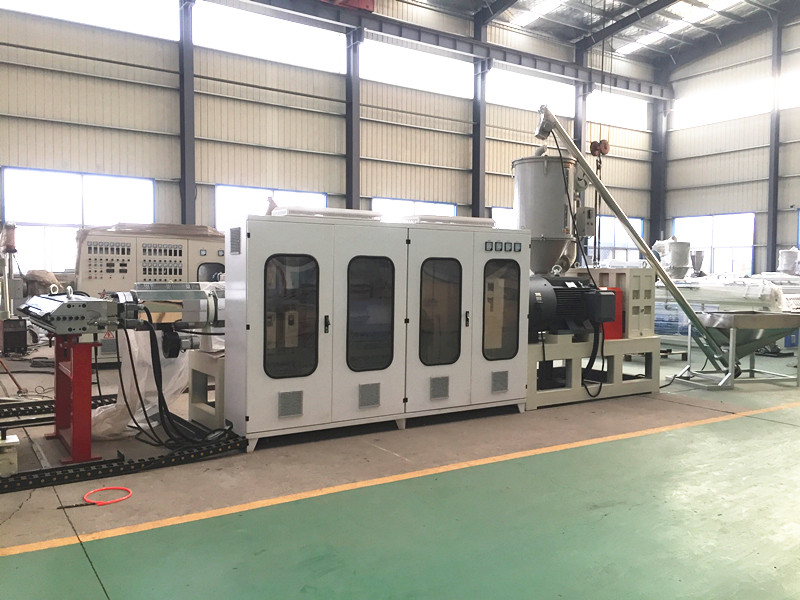

A extrusora de parafuso único SJ150×33, o equipamento principal destaLinha de produção de painel de alumínio-plástico PE, possui inúmeras vantagens tecnológicas. A rosca e o cilindro da extrusora são feitos de material 38CrMoAlA e passam por um tratamento de nitretação, atingindo uma profundidade de nitrificação de 0,50-0,70 mm, garantindo resistência ao desgaste e estabilidade sob operação em alta velocidade a longo prazo. A extrusora está equipada com sete zonas de aquecimento e uma potência de aquecimento de 42 kW, atingindo uma produção máxima de extrusão de 800 kg/hora, atendendo às necessidades de uma produção de alta eficiência. O motor principal utiliza um motor AC Siemens de 160 kW, acoplado a um redutor de engrenagem helicoidal, permitindo regulação contínua da velocidade de 0 a 70 rpm.

                                                                                                                              A configuração precisa garante a qualidade do produto.

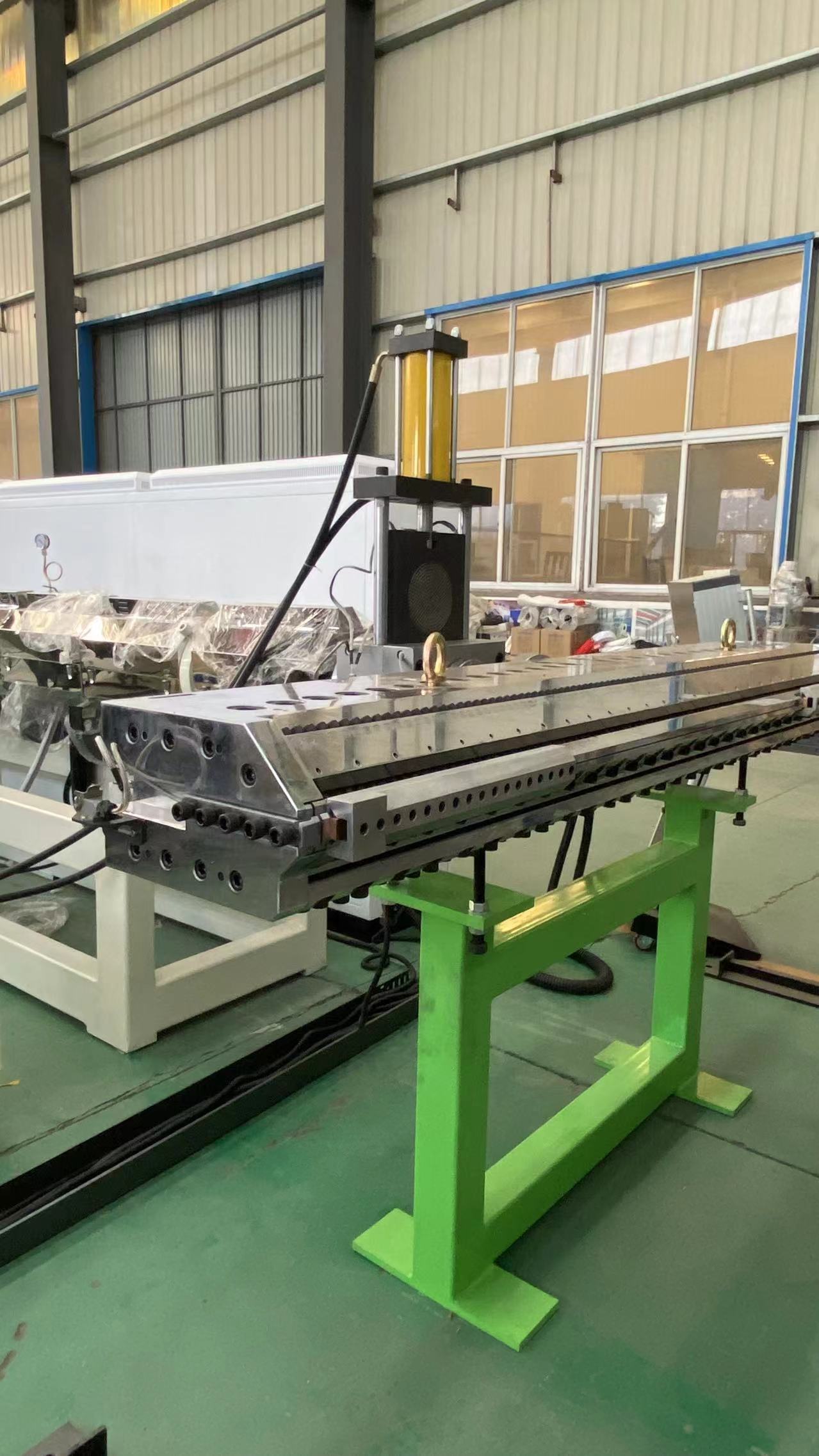

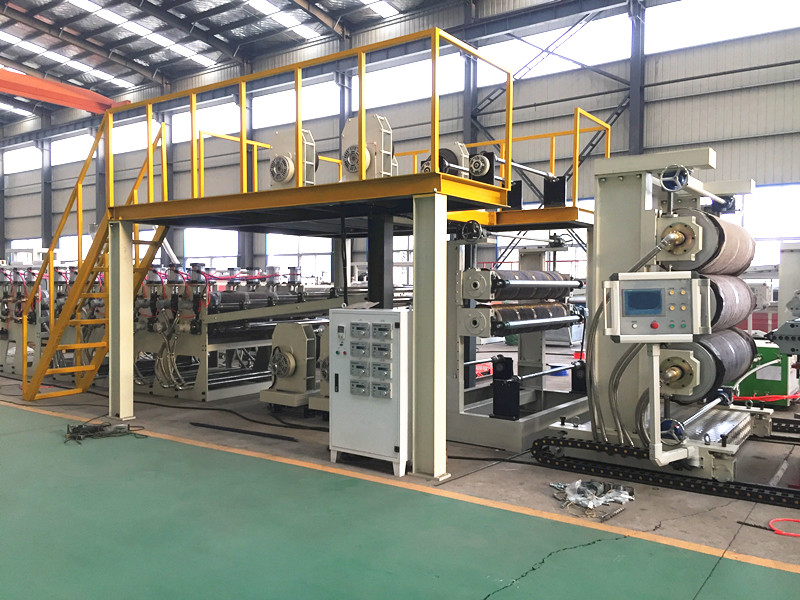

A linha de produçãoA cabeça de matriz composta apresenta uma estrutura em forma de T e é fabricada em aço para molde P20, com rugosidade da superfície do canal de fluxo de Ra 0,05 μm. A cabeça de roscar tem nove zonas de aquecimento, uma potência de aquecimento de 27 kW e uma largura máxima de produção de 1.300 mm, permitindo o controle preciso da espessura e planicidade da camada central de PE extrudado. A calandra de três rolos tem uma superfície de trabalho efetiva de 500 × 1.500 mm. A velocidade da linha pode ser ajustada com precisão de 0,5 a 8 m/min usando um sistema de controle de velocidade variável da ABB, garantindo uma superfície lisa da folha.

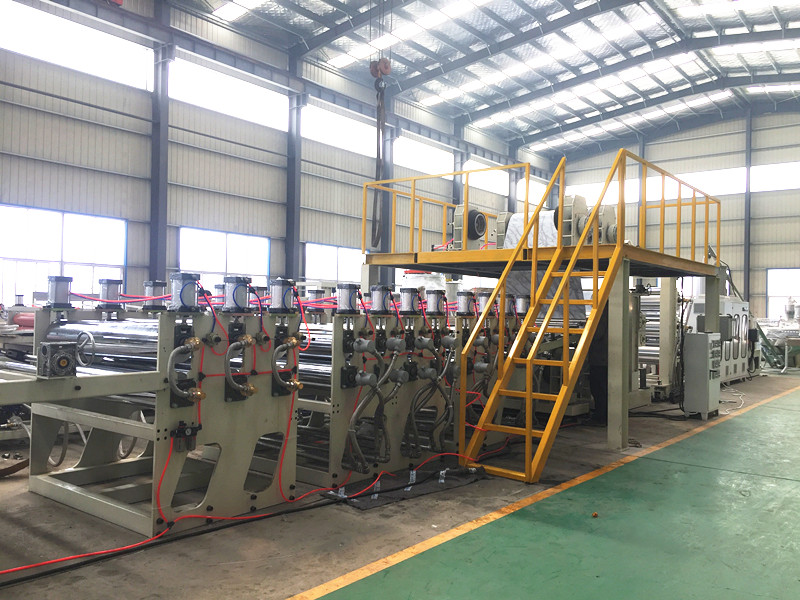

O laminador térmico de dois rolos utiliza uma combinação de rolos de borracha e aço, medindo 320 × 1.480 mm. Um sistema automático de aquecimento a óleo quente garante um controle preciso da temperatura. A operação coordenada da unidade de laminação de oito rolos e da máquina de resfriamento e configuração de seis rolos garante ainda mais a suavidade e a resistência de ligação do painel de alumínio-plástico durante o processo de laminação.Toda a linhaestá equipado com sistema de desumidificação a vácuo, atingindo um nível de vácuo de -0,04 MPa, removendo efetivamente a umidade das matérias-primas e evitando defeitos como bolhas no produto acabado.

                                                                                                                                          Serviços personalizados atendem às necessidades individuais

Para atender às necessidades específicas de diferentes clientes,Linhas de produção de painéis de alumínio-plástico PEoferecer serviços de personalização fora do padrão. Parâmetros como largura da linha, número de camadas de laminação e métodos de aquecimento podem ser ajustados para atender às necessidades do cliente. O design modular do equipamento permite uma configuração flexível com base nas condições de fábrica e nos processos de produção. O sistema de controle PLC da Siemens permite a operação automatizada de toda a linha, reduzindo significativamente a operação manual.

À medida que as exigências da indústria da construção por materiais decorativos continuam a aumentar, os avanços tecnológicos nas linhas de produção de painéis plásticos de alumínio PE continuarão a impulsionar melhorias na qualidade do produto. Os fabricantes de equipamentos estão ajudando os fabricantes de painéis de alumínio-plástico a ganhar uma participação de mercado mais ampla, otimizando continuamente o desempenho dos equipamentos e fornecendo soluções personalizadas.
