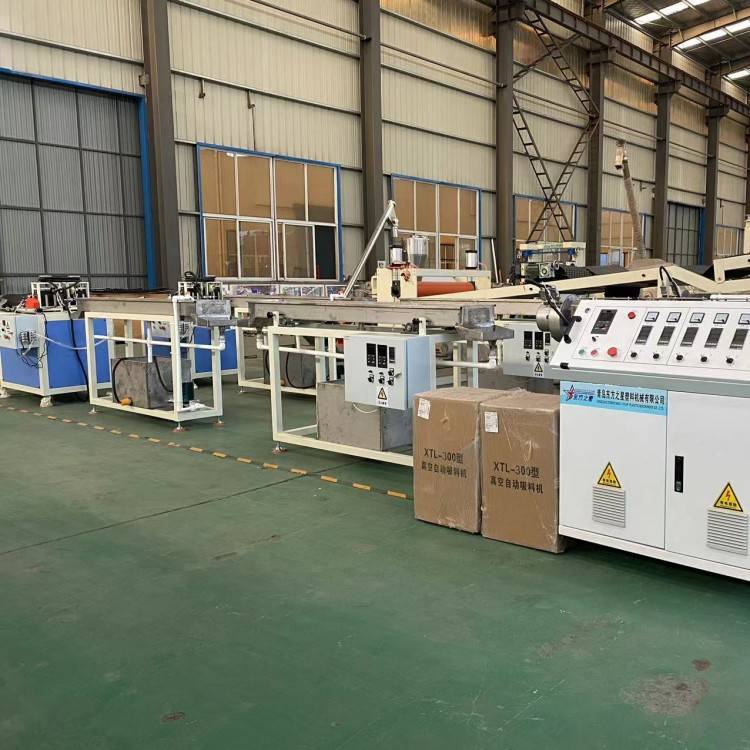

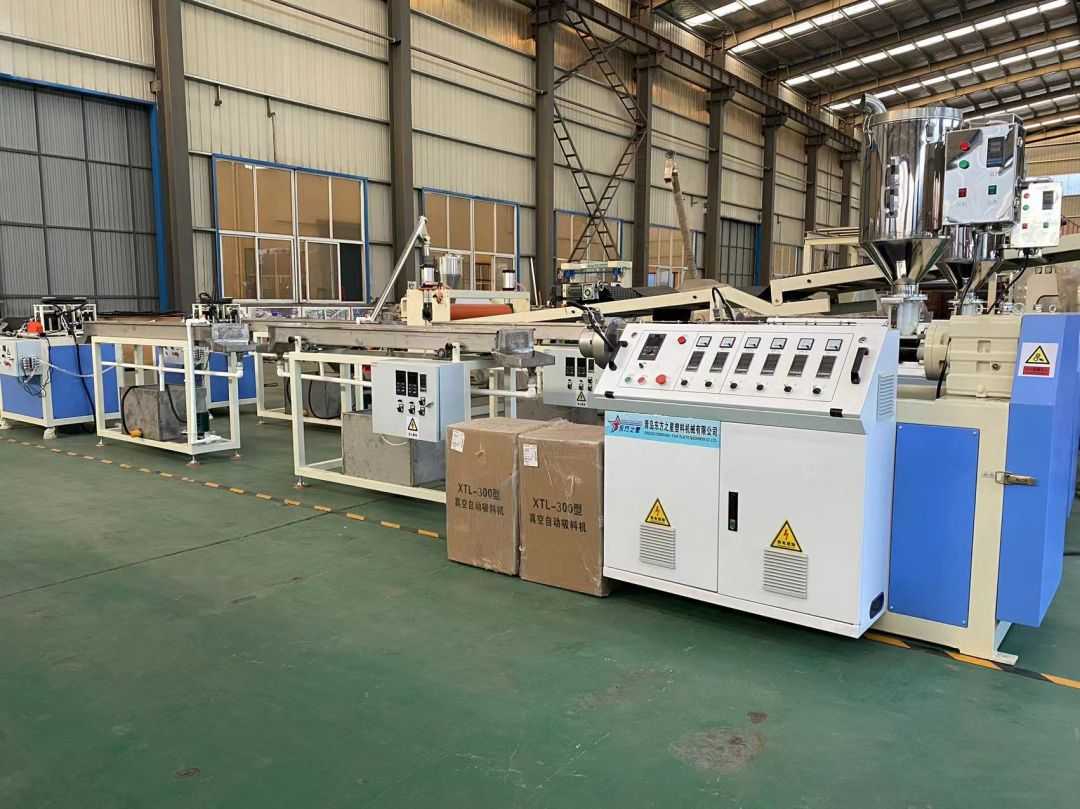

Equipamento para enfaixar bordas de PVC

Processo

Alimentação, extrusão, modelagem, tração, estampagem, enrolamento, teste de produtos e aplicação

Colheita

30-80kg /h Flutuação razoável de acordo com as características do material e especificações do produto

Cor da máquina

Pickguard cinza claro e branco escuro em laranja ou azul celeste

Demanda de fábrica

Construção de fundações, construções, terraplanagens e muros;

Fornecimento de guindastes, empilhadeiras e outros equipamentos de elevação; materiais e ferramentas de instalação;

Espaço: (M*M*M): 18M (comprimento) × 1,5M (largura) × 2,5M (altura);

Tensão de alimentação

Tensão de alimentação: trifásica 380V 50Hz

Tolerância de tensão: 5%/-5%;

Frequência: 50 Hz ± 2%

Potência total: 40KW (linha de produção), utilização real de 60%

Fios/tubos/cabos/ar comprimido

Fios/Cabos: Da fonte de alimentação para controle desta linha de produção e todos os cabos do gabinete de controle até o gabinete de cada máquina;

Abastecimento de água: 0,5 metros cúbicos por hora

Ar comprimido: 0,4-10,6 PM

preço

RMB 87.000,00 (preço de frete da empresa)

Métodos de pagamento

Depósito de 30%, pagamento integral de 70% antes da entrega.

Entrega

25 dias úteis

Pacote

Filme de embrulho PE ou embalagem nua

Prazo de validade

12 meses

Período de validade da cotação

30 dias

Tempo de cotação do equipamento: 20 23 - 3 - 12

S J65-28/1

Grânulos de PVC

Saída: 30-80KG/H (flutuação razoável de acordo com diferentes materiais e condições operacionais)

Tamanho do produto

Feito de acordo com desenhos ou amostras do cliente

1

Alimentador espiral de aço inoxidável

1 conjunto

0. 30.000 yuans

2

Linha de extrusão de bandas de borda S J65

1 conjunto

84.000 yuans

3

Instruções de operação

1 porção

4

Esquema Elétrico

1 porção

5

Acessórios para máquinas de plástico

1 porção

Item

projeto

Especificações necessárias

Faixa de especificação de produção

Adequado para faixas de borda de PVC ou linha de canto de PVC e outros produtos de perfil

Capacidade máxima de produção Kg/h

3 0-8 0

Velocidade máxima de extrusão m/min

0,5-15

Altura central da linha de produção (mm)

1000

Comprimento da linha de produção mm

Aproximadamente 13.000

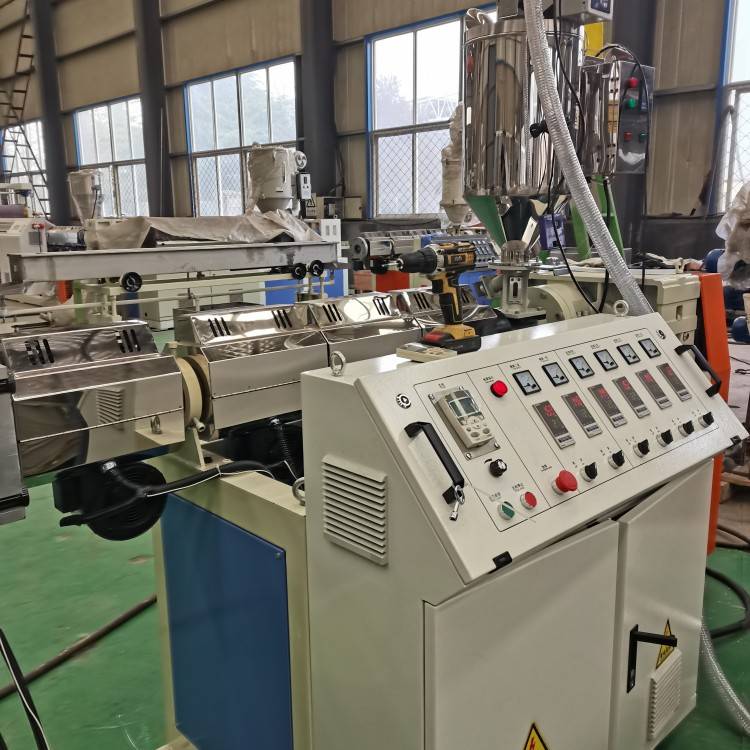

Linha de produção de bandas de borda de PVC. Extrusora S J65-28/1

1

Especificações

S J65-28/1

2

Diâmetro do parafuso

65mm

3

Proporção do parafuso

28:1

4

Estrutura de parafuso

Parafuso especial de PVC

5

Estrutura do barril

Barril integrado

6

Parafuso, material do cano

38CrMOALA

7

Tratamento de nitretação de parafuso e barril

Tratamento de nitretação

8

Vida útil do parafuso e do cilindro

Cerca de 3 anos

9

Potência do motor de frequência variável da unidade principal

18,5 kW

10

Caixa de velocidades

Redutor especial para máquinas de plástico Changzhou

11

Potência de aquecimento do barril

16KW

12

Método de resfriamento de barril

Resfriamento de ar

13

Potência do ventilador de resfriamento

4 × 0,18 kW = 0,72 kW

14

Método de carregamento

Alimentador espiral de aço inoxidável

15

Sistema de controle de velocidade do motor de frequência variável da unidade principal

Controlador de conversão de frequência de 18,5 KW

16

Hospedar aparelhos elétricos

Aparelhos elétricos de baixa tensão Chint, controlador digital de temperatura inteligente, inversor de marca famosa, gabinete de controle elétrico ergonomicamente estruturado.

17

Fonte de alimentação externa hospedeira

Sistema trifásico de cinco fios

Capacidade total instalada 50KW|+40KW

Item

projeto

Especificações necessárias

Mofo

1

Forma estrutural

Cabeça da máquina de empilhamento de blocos de construção

2

Cabeça de roscar e material do núcleo

45# têmpera e revenimento

3

Produzir produtos de diferentes especificações e modelos

Substituição de matrizes de extrusão de diferentes especificações e tamanhos e dispositivos de modelagem correspondentes

4

Método de aquecimento de molde

Use placa de aquecimento ou aquecedor de alumínio fundido sem descoloração

5

Vida útil do molde

Cerca de 3 anos

Item

projeto

Especificações necessárias

1

Dimensionando o comprimento do tanque

2,5 milhões

2

Material da bandeja de água

Aço inoxidável

3

Potência do motor de movimento longitudinal

0,75 kW

4

Tipo estrutural

Resfriamento por spray de água, potência da bomba de água 1,5KW

5

Estereótipo

Molde de modelagem resfriado a água

6

Caixa de drenagem, material do tubo

Aço inoxidável

7

Faixa de movimento dianteiro e traseiro

800 milímetros

8

Faixa de ajuste esquerda e direita

50mm

9

Faixa de movimento para cima e para baixo

80mm

Item

projeto

Especificações necessárias

1

Método de tração

Rolo

2

Largura de tração efetiva

200

3

Motor de tração

1,1 kW

4

Diâmetro do rolo de tração

150 milímetros

5

Controle de velocidade

Controle de frequência

6

Dispositivo de gravação

Substitua diferentes rolos de gravação para gravar diferentes padrões de produtos

7

Método de fixação

Pneumático + Manual

Nome do produto: Linha de produção de bandas de borda de PVC. Máquina de enrolamento

Item

projeto

Especificações necessárias

1

Método de rolamento

Motor de torque, tipo disco de posição dupla

2

Comprimento de rebobinamento

200-500 metros

3

Motor de enrolamento

5N

4

Diâmetro do carretel

600 milímetros

5

Método de descarga

Descarga manual

Mofo

1 conjunto

Plataforma de estereotipagem

1 conjunto

Gravação de trator

1 conjunto

Enrolamento

1 conjunto

1

Comprimento do diâmetro da pia

2,4 milhões

2

Material da placa de água

aço inoxidável

3

Potência longitudinal do motor móvel

0,55 kW

4

Tipo estrutural

Pulverize água para resfriamento, a potência da bomba é de 0,75KW

5

Finalize o caminho

Molde de moldagem resfriado a água

6

Corpo da caixa do reservatório, material da tubulação

aço inoxidável

7

Faixa de movimentação dianteira e traseira

800 milímetros

8

Ajuste o intervalo para a esquerda e para a direita

50mm

9

Faixa para cima e para baixo

80mm
