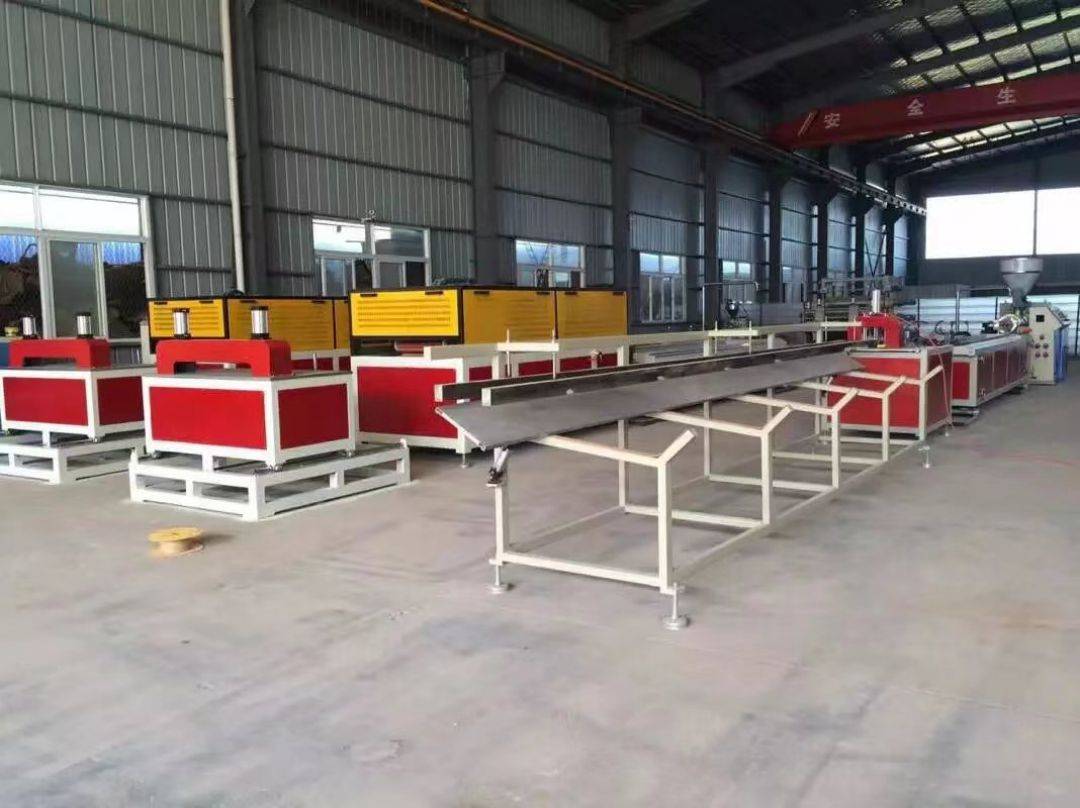

Linha de produção de painel de parede de PVC

A linha de produção de painéis de parede de PVC consiste em:

① Máquina principal dupla de cone

② Extrusora de cola

③ Mesa de modelagem a vácuo

④ Máquina de tração

⑤ Máquina de corte

⑥ Rack de recebimento de material

A linha de produção de painel de parede em PVC adota controle inteligente, alto grau de automação, operação estável, fácil operação e alta eficiência de produção. Além disso, nossa empresa sempre aderiu à abordagem orientada ao cliente e sempre implementou a solução "chave na mão", fornecendo aos clientes instalação, comissionamento, produção e treinamento porta a porta e a fórmula da matéria-prima garante que os clientes possam produzir de forma independente e estável.

A linha de produção de painéis de parede de PVC é composta principalmente por uma extrusora cônica de rosca dupla, uma mesa de moldagem a vácuo, um trator, uma máquina de corte e um rack de recebimento de material.

A linha de produção de painéis de parede em PVC adota controle inteligente, com alto grau de automação, equipamento estável, fácil operação e alta eficiência de produção. Ao substituir moldes de especificações diferentes, podem ser produzidos painéis de parede decorativos de madeira-plástico de várias especificações, tamanhos, formas e espessuras.

O "painel de parede de PVC", também conhecido como "parede integrada", é feito de fibra de bambu como material e material de resina como tecnologia de superfície. É amplamente utilizado em casa, engenharia e outros materiais de decoração de parede. As cores são comparáveis ​​aos papéis de parede tradicionais e, ao mesmo tempo, também apresentam as vantagens dos lambris e servem como um novo tipo de material de decoração de parede que substitui a pintura e o papel de parede.

caso

exibição do produto

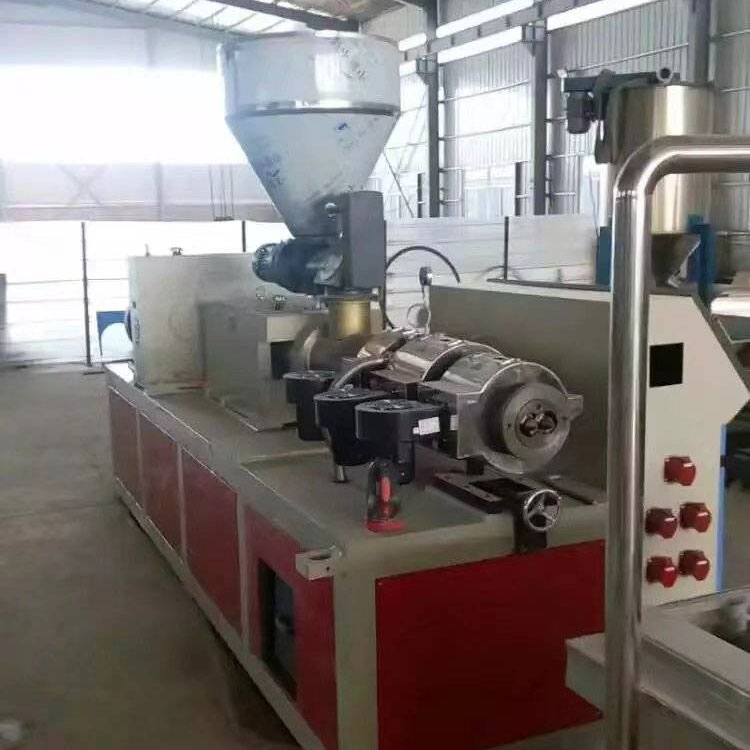

Extrusora Dupla Cônica

Um sistema de extrusão

1. Diâmetro do parafuso: 65/132 (Zhoushan, Zhejiang)

2、 Produção máxima do projeto: 180-200 Kg/H

3、 A estrutura do parafuso é projetada para pó de PVC na forma de rotação cônica.

4、 Material do parafuso nitreto 38CrMoAlA, profundidade de dessalinização 0,5-0,7 mm, dureza superficial HV 940

5、 Sistema de aquecimento de cartucho anel de aquecimento de alumínio fundido + tampa de aço inoxidável

6、 Modo de resfriamento O ventilador forçou o resfriamento

7、 Área de aquecimento número 5, potência de aquecimento de 26KW,

B Sistema de alimentação quantitativa

1、 Use o funil de alimentação de aço inoxidável

2、 Potência do motor de alimentação: 1,1KW

3、 Modo de regulação de velocidade do sistema de alimentação: regulação de velocidade de conversão de frequência

C, sistema de bombeamento a vácuo

1. Potência da bomba de vácuo: 2,2KW

2. Grau de vácuo: 0- -0 e 7Pa

D, sistema de acionamento

1. Adote caixa de redução de velocidade de alto torque, baixo ruído e longa vida (Jiangyin, Jiangsu)

2, material de engrenagem redutor 20CrMoTi, engrenagem usando combinação de superfície de dente oblíqua,

3. Caixa de distribuição: saída de torque de eixo único em saída de torque de eixo duplo por meio de engrenagem super-bical

E, Sistema motor principal

1. Potência do motor principal: 37KW (motor Shandong Kejie ou Shandong Xian)

2. Modo principal de regulação da velocidade do motor: controle de conversão de frequência CA

F, sistema de controle elétrico

1. Gabinete de controle elétrico com design exclusivo

2. Aparelhos elétricos de baixa tensão Chint

3. Controlador de temperatura inteligente

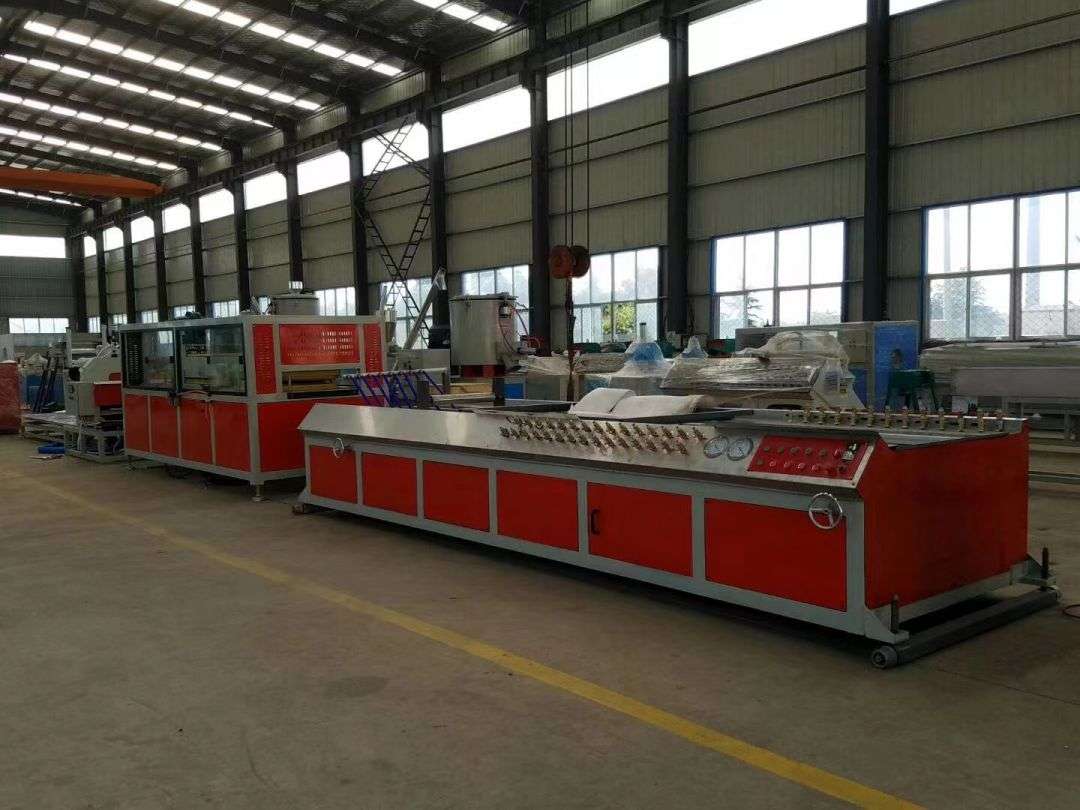

Tabela de configuração de vácuo YFD

1、 O tanque de água é feito de aço inoxidável

2、 Comprimento da mesa de configuração: 5.000 mm

3、 Definir largura da mesa: 1200 mm

4、 Largura do centro de instalação da trilha guia do estágio de configuração: 800 mm

5、 Bomba de vácuo: 5,5KW x2,4KW x1, três bombas de vácuo são circulação de água conectada diretamente, grau de vácuo 0-0,8Pa

6、#: 40 cada, distribuídos em ambos os lados do palco de configuração

7、 O dispositivo móvel dianteiro e traseiro do estágio de configuração: o motor ciclóide aciona o fio-máquina para arrastar

8、 Outros ajustes de direção multidimensional: todos são ajustes manuais

9、 Quantidade de água de resfriamento: 6 metros cúbicos/hora

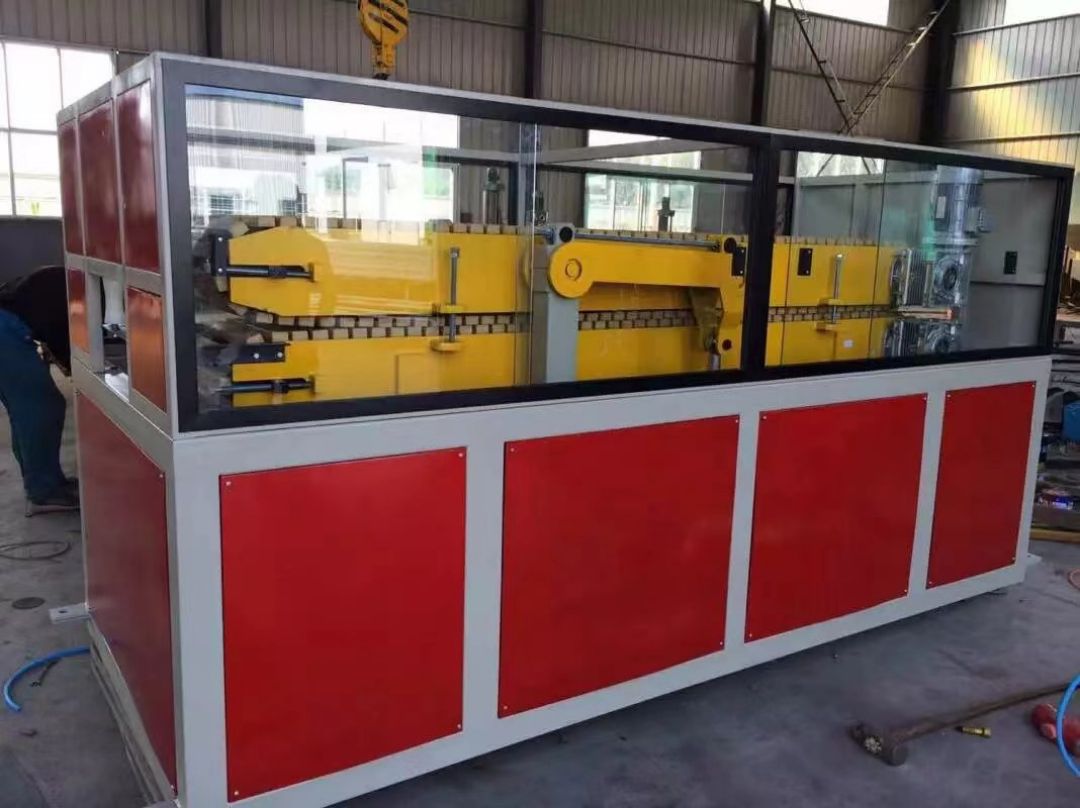

Trator YF 600

1、 Número de bandas de tração: 2 barras

2、 Cada correia de tração é acionada por um motor de desaceleração, potência do motor 1,5KW / unidade

3、 Comprimento de fixação efetivo de tração: 1.800 mm

4、 Largura efetiva da correia de tração: 600mm

5、 Velocidade de tração: 0,3-3 m/min

6、 Pressão de trabalho: 0,5-0,7Mpa

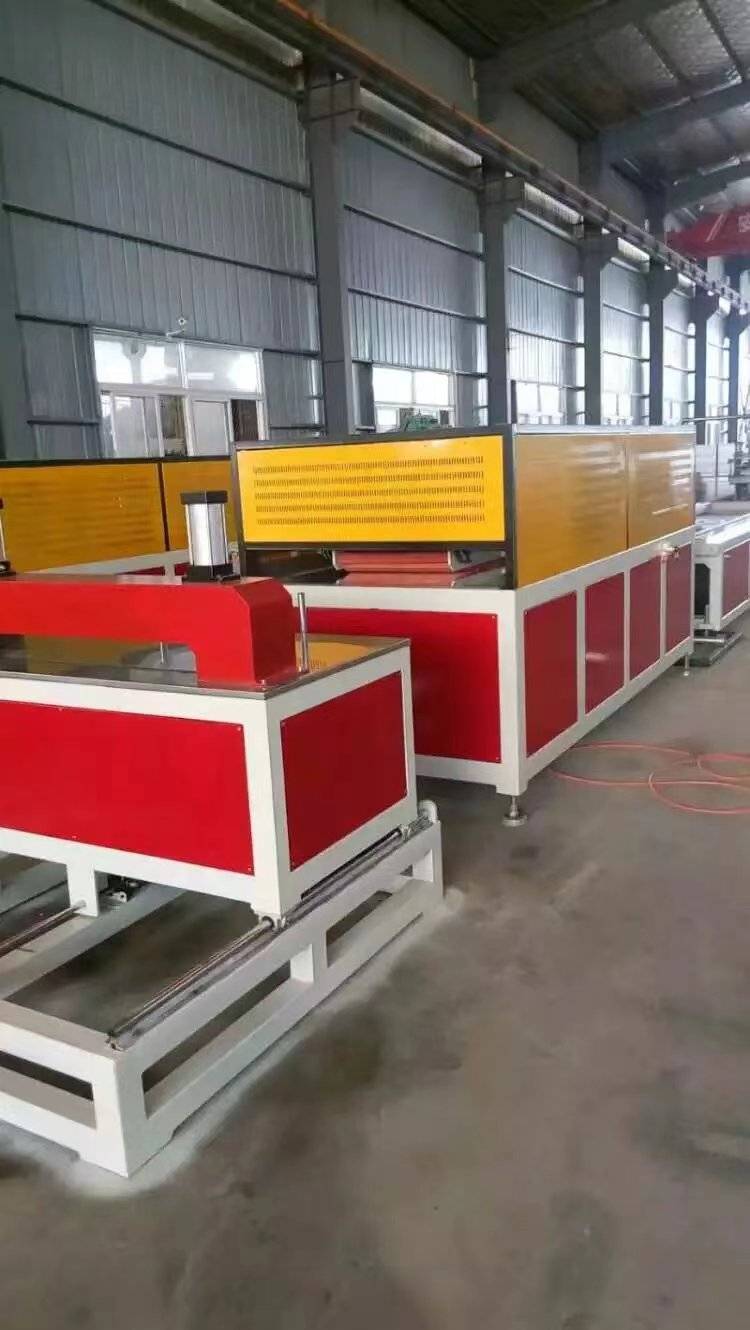

Máquina de corte YFQ600

1、 Potência do motor de corte: 2,2 Kw

2. Máx. largura de corte: 600mm

3、 Potência do motor de sucção: 2,2 Kw

4、Lâmina de serra cortada: liga de alta qualidade, diâmetro da lâmina de serra: 350mm

5、 Movimento da mesa de corte e modo de serra: pneumático

6、 Modo de corte: automático/manual

7、 medidor: medidor de interruptor de viagem

8、 Pressão de trabalho: 0,5-0,7Mpa

9、Altura máxima de corte: 70mm

Rack YF-600

1、 Comprimento de 6.000 mm

2、 Modo Flip: pneumático

3、Material da bancada: aço inoxidável
